上文我们讲了狭缝涂布常见问题及解决方法，这期我们聊聊狭缝涂布的进阶内容。

如果把上一篇比作故障排查手册，那这一篇更像是从材料物性匹配到调试思维方式的系统复盘。

很多问题在操作界面调不出来，得往上走一层才能看清楚。

一、先理清一个问题：你的材料用哪种涂布方式？

狭缝涂布不是万能的，碰到低粘度体系或者极薄涂层需求时，微凹版和逗号刮刀在某些场景下反而是更合适的选项，选错涂布方式，后面所有调试都是徒劳。

低粘度溶剂体系，比如一些光学级涂层，粘度低于100CPS，微凹版涂布更有优势。它的计量靠凹版辊上的网穴容积，不受浆料流变性波动的影响。缺点是涂布速度受限，而且网穴磨损后需要更换。

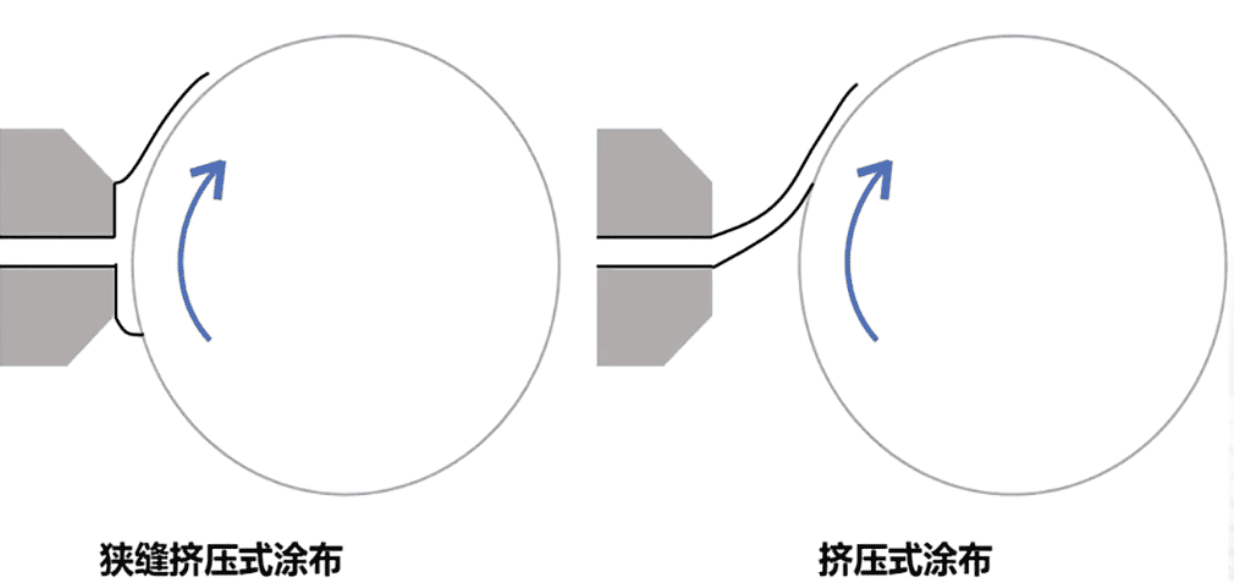

高固含、高粘度浆料，比如锂电池正负极浆料，粘度在几千到上万cP，狭缝挤压是主流选择。它能够处理高固含量、高粘度的流体，且湿膜厚度理论上只由流量、幅宽和走速决定，受浆料流变特性波动的影响相对较小。但要注意，模头内部压力偏高时，密封和结构强度是挑战。

需要极致薄涂的场合，比如5微米以下的涂层，微凹版比狭缝更容易实现，因为狭缝涂布在超薄涂层时，涂布窗口会窄得几乎无法操作。但微凹版的涂层均匀性受凹版辊加工精度影响很大。

实验室到量产的放大是一个常见陷阱。很多人先在实验室用刮刀涂布机做小样，然后直接放大到狭缝涂布产线，结果怎么都调不出来。因为两者的流场完全不同，刮刀涂布是自由液面涂布，狭缝涂布是受限液桥涂布。

二、涂布窗口的非线性

流量、速度、间隙这三个变量不是线性组合的关系。

实际操作中，你调节一个参数，另外两个的有效区间也会跟着偏移。

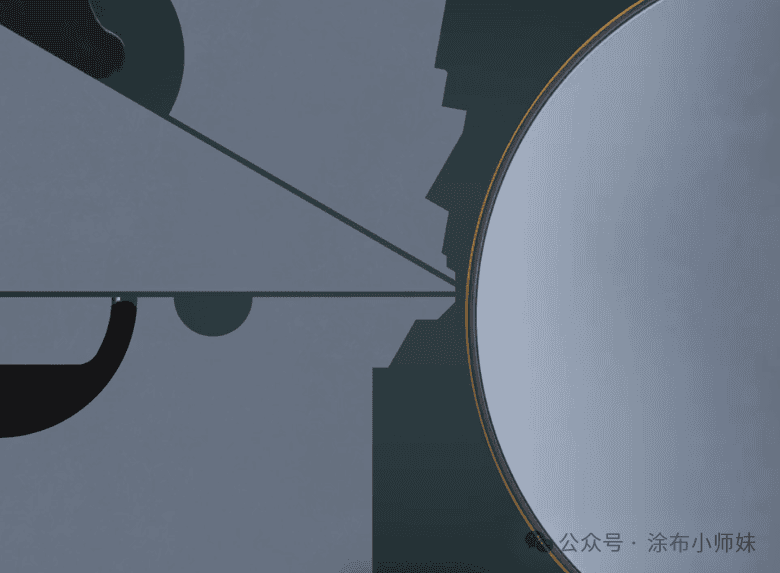

拿涂布间隙来举例。间隙增大，液桥变长，毛细力对液桥的控制能力下降，上游弯月面更容易向内收缩，空气夹带的风险随之上升。为了抵消这个效果，你可能需要降低速度或者增加流量。但降低速度影响产能，增加流量又可能触发厚边或竖纹。

反过来，间隙减小，模头唇口和基材靠得更近，液桥被压扁，流动阻力增大，模头内部压力会明显上升。压力过大时，模头两侧的密封结构可能失效，造成漏料或横向流量不均。

​

所以间隙是个牵一发而动全身的变量。

调整间隙后，流量和速度的窗口需要重新扫一遍，不能只改一个就收工。

三、供料系统脉动

活塞泵或齿轮泵的脉动，本质上是一种周期性流量扰动。

这个扰动进入模头后，会在狭缝内产生局部压力波动，进而调制涂布珠的几何位置，最终在涂层上留下与泵速同频的横纹。

排查时有一个实用的切入点：用频闪仪照射涂层表面，同时记录泵的运转频率。如果横纹的移动速度与泵的冲程频率同步，问题在泵端，如果横纹静止不动或者移动速度与走料速度同步，问题在背辊或牵引辊端。

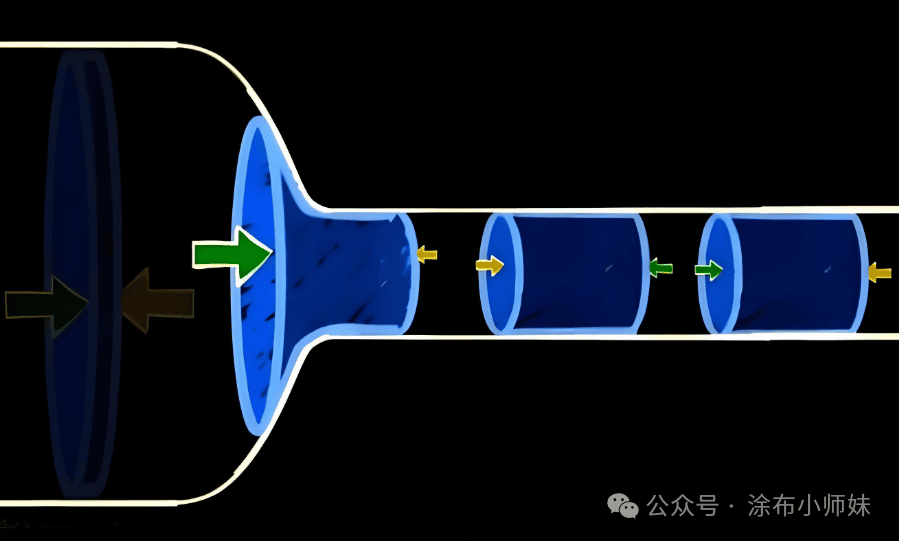

泵端脉动的抑制，除了加装脉冲缓冲器，还有一个偏门但管用的办法：在泵出口和模头入口之间串联一段足够长的软管，软管的内壁摩擦会消耗脉冲的高频分量，长度越长，消波效果越好，但软管太长会引入新的压力降，所以需要权衡。

四、模头内部流道的局部阻力变化

这是一个容易被忽略的细节。

模头歧管的流道设计，其压力分布的均匀性依赖于整个流道内壁的光洁度和几何一致性。

如果流道内部某个位置有残留的干胶、垫片安装错位，或者歧管出口有局部堵塞，就会在该处产生额外的局部阻力。

局部阻力会导致该位置的狭缝出口速度低于两侧，形成一条纵向的厚区缺陷。

这种薄区和基材脏污引起的竖线不同的是，它的位置是固定的，不随基材卷的更换而移动。

清洗模头后如果缺陷位置不变，基本可以锁定是流道内部的问题。

遇到这种情况，别只擦唇口，需要拆开模头，把歧管和狭缝流道彻底清洗，并用塞尺或专用检具检查狭缝间隙的横向一致性。

五、空气夹带的临界速度与润湿动力学

空气夹带的临界速度不是固定值，它受浆料的动态表面张力、基材的表面能、涂布间隙以及环境温湿度的共同影响。

湿度大的时候，基材表面可能吸附一层水膜，表面能下降，临界速度随之降低，夏天和冬天的临界速度可能差出20%。

一个被验证过多次的现场做法：在涂布头前加装一个等离子处理装置，对基材表面进行在线活化处理，可以有效提升基材的表面能，从而拉高空气夹带的临界速度。

另外，浆料温度对临界速度的影响也很大。

温度升高，粘度下降，动态表面张力降低，临界速度会明显上升。

所以冬天浆料温度低的时候，容易出现空气夹带，解决办法是把供料罐和管道做保温，甚至加装管式加热器。

六、干燥段对涂层缺陷的放大效应

很多缺陷在湿膜状态下肉眼根本看不出来，过了烘箱才现原形。

这不代表缺陷是干燥造成的，更常见的情况是干燥过程把微小的湿膜不均匀放大了。

风嘴风速不均匀是最常见的放大器。如果烘箱内某个区域的风速明显高于周围，该区域的溶剂蒸发速度更快，涂层表面温度下降更多，粘度上升更快，流动性变差，湿膜厚度不均就被冻结下来。风速高的区域如果同时温度偏高，还可能产生局部结皮或者起皱。

温度梯度是另一个放大器。烘箱入口温度过高，涂层表面快速结皮，内部溶剂来不及逸出，后续加热时气泡膨胀，留下针孔或者爆泡。烘箱温度曲线应该是梯度上升的，不能一进烘箱就上高温。

七、张力控制对涂层均匀性的间接影响

基材进入涂布头之前的张力波动，会直接改变涂布间隙。

因为基材在背辊上的包覆角度和张紧程度变化时，基材表面的高度位置会发生微米级的偏移。这个偏移量和涂布间隙处在同一数量级，足以改变液桥的几何形状。

张力偏大，基材被拉伸变薄，同时液桥被拉长，导致湿膜厚度下降，涂层变薄。

张力偏小，基材松弛，可能在背辊上打滑或者起皱，涂层产生横纹或者厚薄不均。

涂布头前后的张力控制区需要协同调整，不能只盯着涂布头段。

放卷段张力、牵引段张力、收卷段张力，三者之间需要建立稳定的张力梯度，通常是逐渐递增或递减，不能有突变。

八、数值模拟与智能优化

计算流体力学模拟

把模头内部流道的几何模型建出来，设定浆料的流变参数和边界条件，软件就能算出不同流量、速度、间隙组合下的内部压力分布和外部液桥形态。

虽然模拟结果和实际有偏差，但偏差方向是固定的，用模拟找出趋势，再用实验验证关键点，窗口扫查的时间能压缩一半以上。

现在一些同行开始用机器学习来做这件事。

有个团队用机器学习框架优化卷对卷狭缝涂布，他们输入了垫片厚度、基材速度、流量等参数，模型就能预测涂层厚度和均匀性。

有意思的是，模型跑完以后，他们发现垫片厚度和基材速度对均匀性的影响权重最大，这个结论在现场验证时也对得上。

但机器学习有个门槛：需要足够多的数据。

小工厂不具备这个条件，没关系，用CFD模拟生成虚拟数据，再拿少量实验数据做校正，也能跑起来，我见过有人用这种方法优化微凹版涂布的网穴参数，效果不错。

闭环控制系统

在涂布头后方装一个在线测厚仪，实时测量涂层厚度，数据回传给控制系统，控制系统自动调节供料泵的转速或者涂布间隙，把厚度波动补偿掉。这套逻辑本身不复杂，难的是测厚仪和调节机构之间的响应速度要匹配。

如果测厚仪反馈滞后两秒，而扰动频率是每秒一次，那补偿方向可能正好相反，越调越糟。

九、多层同时涂布技术

单层涂布还没玩透，有人已经开始搞多层同时涂布了。

这是一种为了满足多功能涂层需求而发展的方向。

比如锂电池隔膜需要陶瓷涂层和粘结剂涂层叠在一起，光学膜需要折射率不同的多层结构，一次涂布完成总比涂两次、三次效率高。

但多层涂布的难度是单层的指数级。

各层之间的厚度比例、粘度匹配、表面张力梯度、溶剂系统兼容性，每一对组合都可能引出新问题。

这里有几个硬性规则，是从失败案例里总结出来的。

各层粘度最好相近，相差超过一个数量级，低粘度层会被高粘度层带着跑，界面混乱。

上层液体的表面张力要低于下层，否则上层会收缩成液滴，根本无法铺展。

溶剂系统最好相同或者高度相容，否则两层混合界面处会发生局部凝胶或者析出，涂层力学性能直接报废。

多层涂布对模头设计的要求也更高。

每层需要独立的供液通道和狭缝，层与层之间在模头内部就要保持隔离，直到唇口出口处才汇合。

这要求模头加工精度极高，流道之间不能有串流。

国内能做好多层模头的厂家不多，进口价格不便宜，量产之前先算清楚性价比。

结语

这期的内容有些技术目前还不是主流，但未来两三年可能会成为常态。

了解这些趋势，至少在选择设备改造方案或者新产线规划时，能多几个选项。

涂布工艺的进阶，说到底是从盯着一个点，转变成看一条线、一个面。

从浆料进供料罐开始，到涂布头、烘箱、牵引、收卷，每个环节都在给最终的涂层质量投票。

任何一个环节的波动，都可能在其他环节被放大。
