目前打印机主要分为激光、喷墨、针式三种基本类型，它们每一种都有不同的打印成像机制，而且各有各的优势和缺点，本文给大家介绍其中激光打印机的成像原理。

激光打印机的核心原理是静电成像，它利用光与静电的相互作用，把文字和图像转印到纸上。

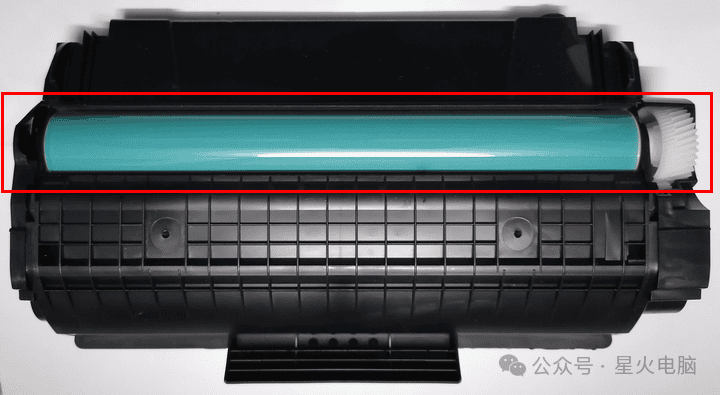

碳粉是激光打印机最基本的耗材。而硒鼓则是激光打印机最核心的一个组件，它负责将碳粉转印到纸上并形成文字和图案，其最主要的特征就是上面必定有一条长圆筒状而且表面非常光滑的鼓芯（感光鼓），例如下图中蓝色的部分。

​

一、以下为激光打印机的基本成像原理：

1.充电。

当打印开始之后，鼓芯带齿轮的一边会按顺时针旋转，在转动最开始的位置有一条充电辊紧挨着鼓芯，它通过高压放电，让鼓芯表面均匀覆盖一层电荷，这时的鼓芯就相当于一张均匀带电的“画布”。

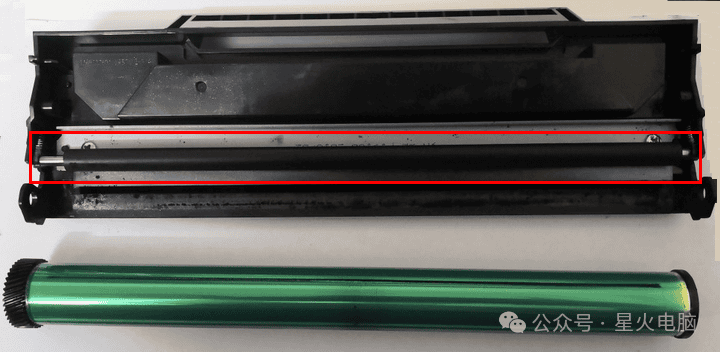

下图为藏在在鼓芯后面的充电辊，只有拆下鼓芯才能看到它，这个位置正是鼓芯旋转开始的地方。

2.曝光。

激光器是激光打印机的另一个核心组件，它通常安装在硒鼓上方并通过硒鼓正面的一个间隙与鼓芯相对。

它的作用是通过高速旋转的多棱镜反射，将激光束扫射到鼓芯表面。被激光照射的点位电荷消失，于是鼓芯表面上就形成了肉眼看不见的由“有电”和“无电”组成的静电潜像，其具体内容与欲打印的文档或图片相同。

下图为硒鼓正面预留的间隙，激光器发射的激光束就是通过这里给鼓芯曝光。

3.显影。

接下来鼓芯继续旋转到粉盒位置，而粉盒上有一条显影辊（又叫：磁辊），其上均匀地吸附包裹着极薄的碳粉层。当鼓芯与显影辊互相滚动而过时，带相反电荷的碳粉被吸附到潜像上，图像就在鼓芯上“现形”了。

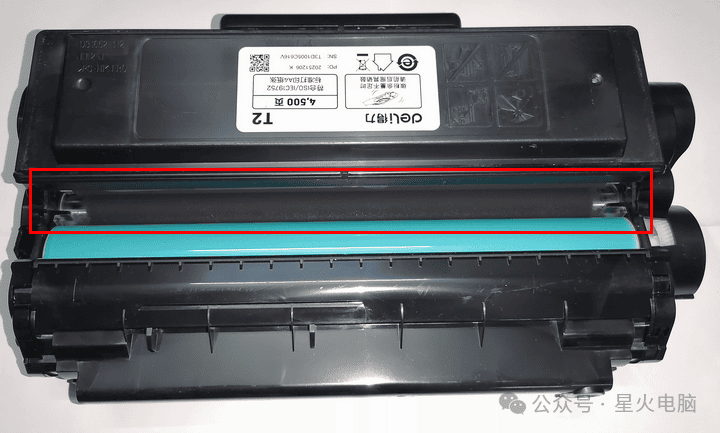

粉盒通常在鼓芯对面的位置，下图贴白色标签纸的部分就是粉盒了，而红色框内的则为粉盒上的显影辊。注意，图中仍是硒鼓的正面，但为了方便观察，我将其上下翻转了拍照。

4.转印。

硒鼓上的鼓芯通常会有一小部分是外露的，其一般位于硒鼓的底部。当硒鼓安装到打印机上之后，这个外露部分的正对面会有一条安装于打印机底部的转印辊。

在经过上述的过程后，鼓芯将旋转到这个位置，并且纸张会在进纸组件的带动下在鼓芯与转印辊之间通过，转印辊会在纸张背面加上强电压，将鼓芯上的碳粉强行吸附到纸上，这样鼓芯上的文字和图像就“转印”到纸上了。

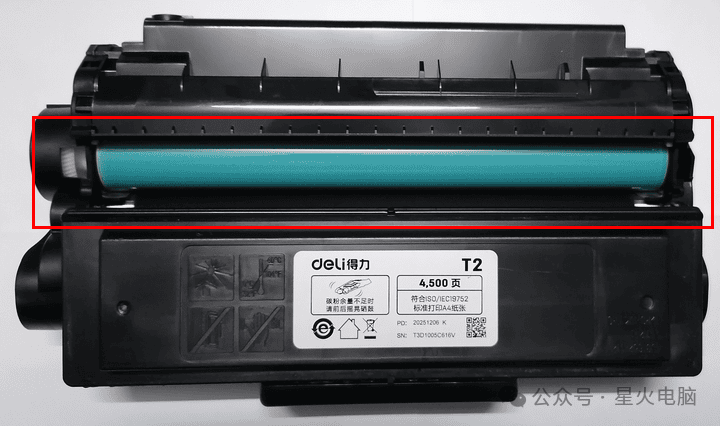

下图为硒鼓背面的鼓芯外露部分。

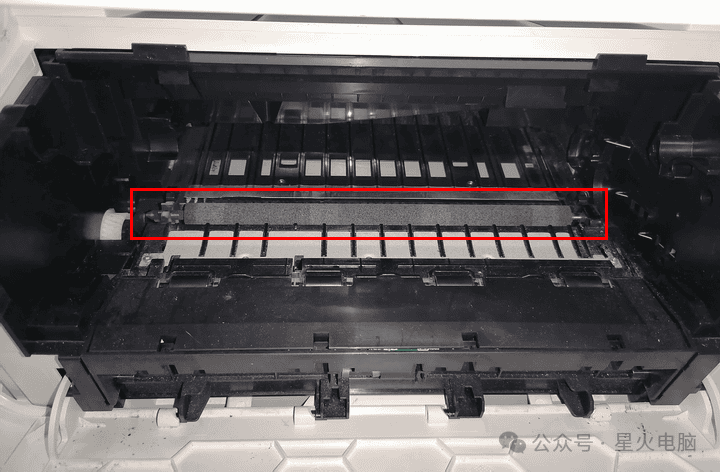

而下图为安装于打印机底部的转印辊，安装硒鼓后它会与硒鼓鼓芯的外露部分正对。

5.定影。

转印后纸上的碳粉只是松散的堆积，很容易就会掉落。此时纸张会被马上送入定影组件之中进行固化。

定影组件由加热辊和压力辊组成，加热辊会在开始打印前被加热到约180-220℃，并一直保持。当纸张通过时，碳粉中的树脂在高温下熔化成玻璃态，同时被高压压入纸张纤维的缝隙，随后迅速冷却凝固，整个过程仅需几毫秒，这就是为什么刚打出来的纸是热的。

定影操作完成后，纸张会被分离爪从定影中分离出来，然后经出纸组件排出打印机。

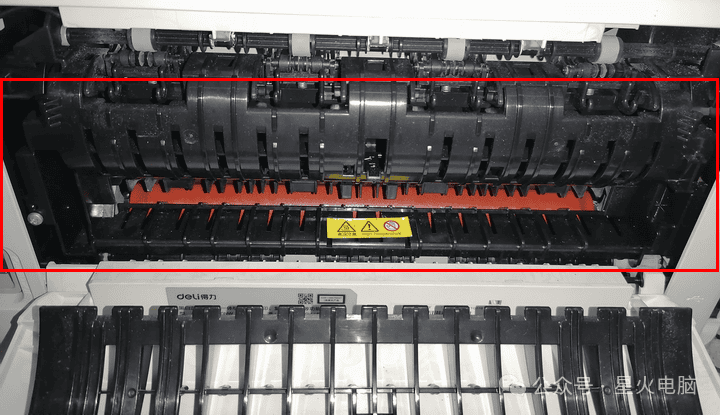

定影组件通常位于打印机的后面，打开后盖就能看到，其上通常会贴有高温警示标志，如下图所示的那个黄色的标签纸，而橙色的那条辊子就是加热辊了（加热辊基本都是橙色的），很好辨认。

6.清洁。

经过上述转印后，鼓芯上的碳粉已大部分被吸走，但仍会有少量残留。此时鼓芯会继续旋转经过硒鼓内部的一个清洁刮板（一片薄薄的聚氨酯橡胶片），在此所有残留的碳粉均会被刮进废粉仓。

接下来鼓芯继续转动并再次经过充电辊，然后不断重复上述过程，周而复始，直至打印任务全部完成。

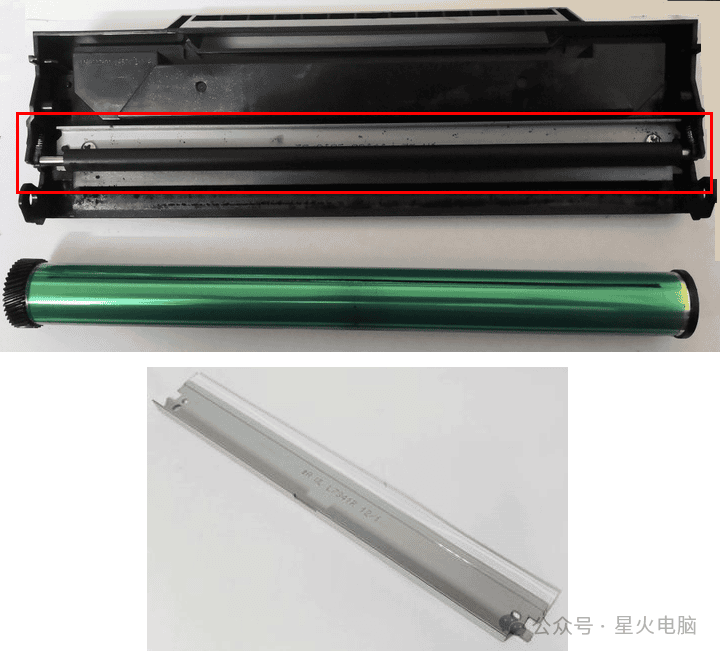

清洁刮板一般位于充电辊的后面，方便鼓芯清洁完后马上再次充电。它如下图所示，只有拆下鼓芯和充电辊才能看到它的全貌。

注意，在实际应用中有些硒鼓是没有废粉仓的，例如：兄弟打印机。这类机型采用的是废粉循环利用结构，它们让残余碳粉直接回流到粉盒中重复利用，能减少硒鼓的整体体积，而且还可降低用户的耗材更换成本。

二、彩色激光打印机成像原理。

彩色激光打印机的原理跟上述差不多，只是需要处理青、品红、黄、黑四种颜色（CMYK四色）的碳粉。因此它会有四种颜色的硒鼓，并且机器内会分别有四个激光器组件和四根转印辊和与之对应。

在打印过程中，四个硒鼓同时工作成像，而纸张会依次经过四个硒鼓，分别进行四种颜色的转印，逐色叠加，然后才被送进定影固化。

三、其它事项。

1.一般的鼓芯直径大约为30mm左右，对应周长约94mm，因此它需要转动2-3圈才能完成一张A4纸的打印操作，如果是A3纸就需要更多的转圈数了。

而鼓芯转圈数与纸张尺寸之间的差异部分，打印机内置的算法程序会自动调配好，无需用户干预。

对于初学者而言，这是鼓芯成像的一个常见误区，鼓芯旋转一圈是不能完成一张纸的打印。

2.激光打印机命名的由来。

激光打印机之所以得名，其核心原因是它以激光作为成像的关键载体，将激光扫描技术和电子照相技术结合完成打印工作。

它的工作流程中，激光器会根据打印内容调制出带图文信息的激光束，精准扫射感光鼓表面，形成静电潜像，后续再完成显影、转印、定影等步骤，最终输出图文。“激光”是它区别于针式、喷墨等其他类型打印机的核心标识。
